3. 产品简介
BL32F512x 系列微控制器产品采用高性能 32 位 ARM Cortex™-M4F 内核,集成浮点运算单元(FPU) 和数字信号处理(DSP),支持并行计算指令。最高工作主频 144MHz,集成高达 512KB 加密存储 Flash 并支持多用户分区管理,最大144KB SRAM。片上集成了丰富的外设提供增强的数据处理能力和信号链资源, BL32F512x 系列微控制器在模拟外设(ADC、DAC、OPA、CMP)、PWM定时器、通信外设(IIC、MDIO)等规格方面也做了专门的设计,并为小型化的光模块设计度身定制了BGA64封装。
主要特性
u 内核CPU
― 32位ARM Cortex-M4 内核+ FPU,单周期硬件乘除法指令,支持DSP指令和MPU
― 内置8KB 指令Cache缓存,支持Flash加速单元执行程序 0 等待
― 最高主频144MHz,180DMIPS
u 加密存储器
― 高达512KByte片内Flash,支持加密存储、多用户分区管理及数据保护,支持硬件ECC校验,10万次擦写次数,10年数据保持
― 144KByte片内SRAM(包含16KByte Retention RAM),Retention RAM支持硬件奇偶校验
u 时钟
― HSE:4MHz~32MHz外部高速晶体
― LSE:32.768KHz外部低速晶体
― HSI:内部高速RC OSC 8MHz
― LSI:内部低速RC OSC 40KHz
― 内置高速PLL
― 支持1路时钟输出,可配置为系统时钟、HSE、HSI或PLL后分频输出
u 复位
― 支持上电/掉电/外部引脚复位
― 支持可编程的低电压检测及复位
― 支持看门狗复位
u 通信接口
― 7个LIN/U(S)ART接口, 最高速率达4.5 Mbps,其中3个USART接口(支持1xISO7816,1xIrDA,SmartCard),4个UART接口
― 3个SPI接口,速度高达36 MHz
― 1个QSPI接口,速率高达144 Mbps
― 4个I2C接口,速率高达1 MHz,主从模式可配,从机模式下支持双地址响应
u 高性能模拟接口
― 4个12bit 4.7Msps高速ADC,可配置为12/10/8/6bit模式,6bit 模式下采样率高达8.9Msps,多达38路外部单端输入通道,支持差分模式
― 4个轨到轨运算放大器,内置最大32倍可编程增益放大
― 多达7个高速模拟比较器,内置64级可调比较基准
― 2个12bit DAC,采样率1Msps
― 支持外部输入独立参考电压源
― 所有模拟接口支持1.8~3.6V全电压工作
u 大部分GPIO支持5V耐压.
u 2个高速DMA控制器,每个控制器支持8通道,通道源地址及目的地址任意可配
u RTC实时时钟,支持闰年万年历,闹钟事件,周期性唤醒,支持内外部时钟校准
u 定时计数器
― 2 个16bit高级定时计数器,支持输入捕获、输出比较、PWM输出以及正交编码输入等功能,最高控制精度6.9nS。每个定时器有4个独立的通道,其中3个通道支持6路互补PWM输出
― 4个 16bit通用定时计数器,每个定时器有4个独立通道,支持输入捕获/输出比较/PWM输出
― 2个16bit基础定时计数器
― 1x 24bit SysTick
― 1x 7bit 窗口看门狗(WWDG)
― 1x 12bit独立看门狗( IWDG)
u 编程方式
― 支持SWD/JTAG在线调试接口
― 支持UART Bootloader
u 安全特性
― 内置密码算法硬件加速引擎
― 支持DES/3DES、AES、SHA1/SHA224/SHA256、SM1、SM3、SM4、SM7、MD5算法
― Flash存储加密
― 多用户分区管理(MMU)
― TRNG真随机数发生器
― CRC16/32运算
― 支持写保护(WRP),多种读保护(RDP)等级(L0/L1/L2)
― 支持安全启动,程序加密下载,安全更新
― 支持时钟失效监测,防拆监测
u 96位UID及128位UCID
u 工作条件
― 工作电压范围:1.8V~3.6V
― 工作温度范围:-40℃~105℃
― ESD:±4KV(HBM模型), ±1KV(CDM模型)
u 封装
― BGA64

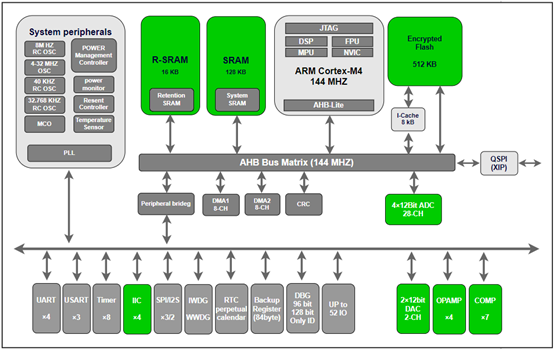

图1 BL32F512X系列产品框图
4. BL32F512x系列产品资源分配

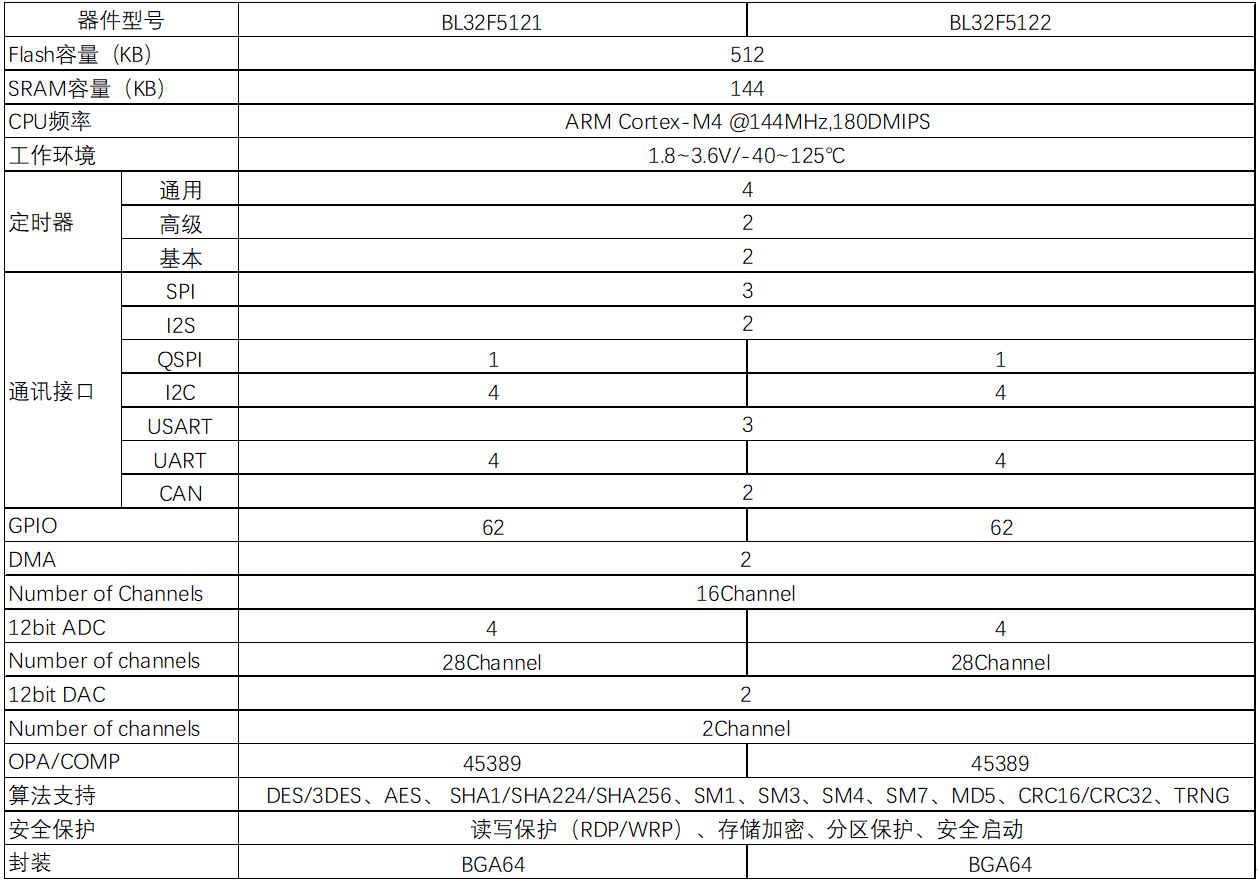

表1 BL32F512x系列产品资源分配表
5. 开发生产系统
BL32F512X系列有DemoKit和完整的软件开发工具,便于快速轻松地开发应用程序。
DemoKit 有完整的I2C、SPI、QSPI、ADC、DAC、SWD输入输出引出,便于直接使用。
软件工具包有大量的应用示例提供参考,方便用户快速理解和使用。
集成开发环境及编译器支持 Keil、GCC、IAR。
调试可使用J-LINK、ST-LINK、DAP-LINK等通用工具。
贝岭有专门的工具支持量产批量烧录。
